모델명 : KSTSB-2121-50~200

KFI 인정번호 : 17-42

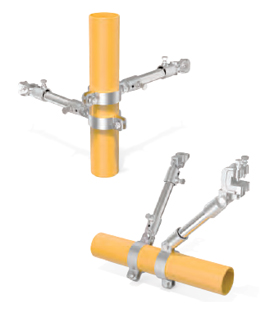

용도 : 입상소방배관의 4방향의 지진력을 지지하기 위하여 설치

• 타사 제품에 비해 경량화 실현
• 연결장치 어댑터와 지지대의 접촉면을 1:1 최대로하여 허용하중을 극대화
• 전단볼트 사용으로 적정토크값으로 설치 용이
• 50A~200A까지 설치 가능
• 횡/종 및 4방향 흔들림 버팀대 겸용으로 재고관리 및 설치용이
• 전단볼트 및 체결볼트머리 19mm 통일

• - 1m를 초과하는 모든 입상관의 최상부에 설치
• - 4방향 흔들림 버팀대 가격은 최상부에 설치한 4방향 흔들림 방지 버팀대 기준 8m이내 마다 설치
• - 4방향 흔들림 버팀대 설치시 각 버팀대간 각도 90º로 설치
• - 수평배관에 적용시 배관중심선 기준 0.6m 이내에 횡/종방향 버팀대로 설치(수직각도기준 30º~90º)

• 1. 도면에 표기된 4방향 흔들림 버팀대 위치 확인
• 2. 해당위치에 배관연결장치 + 연결장치 어댑터 설치
• 3. 건축물의 구조체(기둥,보,슬래브,내력벽)등에 내진앵커 설치 (근입깊이 70mm이상 확보)
• 4. 내진앵커에 건축물부착장치 고정 [*절골(H빔) : 배관연결장치 어댑터 연결]
• 5. 연결장치 어댑터 간 거리 측정하여 지지대 절단 및 설치
  지지대는 연결장치 어댑터의 확인구에 보이도록 설치
• 6. 설치 후 모든 볼트/너트 결속 및 육각볼트(쐐기)는 볼트 머리가 전단될때까지 조임
