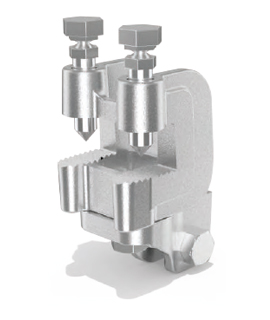

건축물 부착장치 어댑터

제품

Product

모델명 : KST-FIG-241A/B

용도 : 철골구조의 건축물에 설치가 용이하도록 건축물 부착장치에 연결하여 철골(H빔)에 설치

재질 : GCD 450 (KS D 4302 아연도금)

무게 : 0.875kg

전단볼트 토크 : 45~55N.m 절단

건축물부착장치 체결볼트 45~50N.m

특성

Product attributes
  • 타사 제품에 비해 경량화 실현
  • 철골두께 A : 21mm, B:36mm까지 사용가능
  • 2중 전단볼트 사용으로 고정 및 해제 용이

설치방법

How to install
  • 1. 철골구조(H빔)에 고정 후 볼트 머리가 전단 될 때까지 조임
  • 2. 건축부착장치와 연결장치 어댑터를 연결하여 사용함

설치영상

Installation video

제품사양

Product specification
모델명 (mm) 30~44º (N) 45~59º (N) 65~74º (N) 75~90º (N)
KST FIG 241A 74 4,550 6,431 7,875 9,100
KST FIG 241B 89

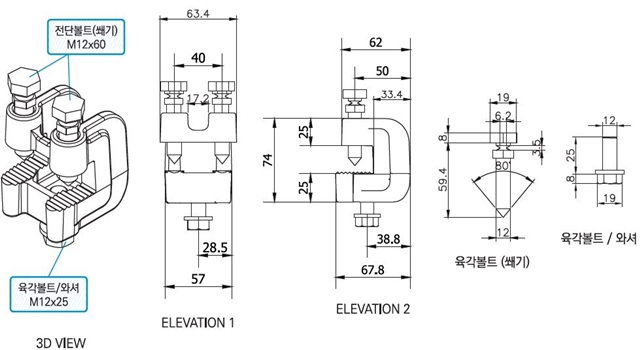

제품상세도

Product detail
