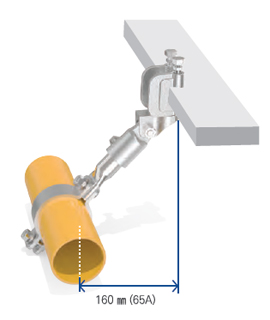

모델명 : KSTSB-2131-50~200

KFI 인정번호 : 17-53

용도 : 콘크리트와 철골구조의 건축물에서 소방배관 횡방향의 지진력을 지지하기 위하여 설치

• 타사제품에 비하여 경량화 실현
• 연결장치 어댑터와 지지대의 접촉면을 1:1 최대로하여 허용하중을 극대화
• 전단볼트 사용으로 적정토크값으로 설치 용이
• 50A~200A까지 설치 가능
• 횡방향 흔들림 버팀대 전용으로 좁고 협소한 공간 설치 가능
• 편리한 시공과 시공단계 최소화 실현으로 공사비 절감
• 전단볼트 및 체결볼트머리 19mm 통일

• - 모든 주배관, 교차배관에 설치
• - 수직각도기준 30º ~90º 내에 설치
• - 배관말단부 1.8m이내 설치
• - 횡방향버팀대 간격 12m 미만 설치 (수평력 산정에 따른 간격조정 필요)

• 1. 도면에 표기된 횡방향 흔들림 버팀대 위치 확인
• 2. 해당위치에 배관연결장치 설치
• 3. 건축물의 구조체(기둥,보,슬래브,내력벽)등에 내진앵커 설치(근입깊이 70mm이상 확보)
• 4. 내진앵커에 건축물부착장치 고정[*철골(H빔): 배관연결장치 어댑터 연결]
• 5. 배관연결장치와 연결장치 어댑터 간 거리 측정하여 지지대 절단 및 설치
  지지대는 연결장치 어댑터의 확인구에 보이도록 설치
• 6. 설치 후 모든 볼트/너트 결속 및 육각볼트(쐐기)는 볼트 머리가 전단될때까지 조임
