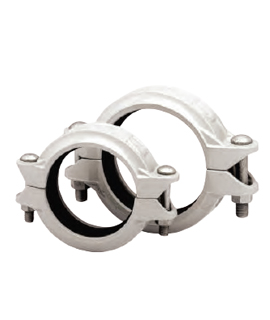

모델명 : AJ320F
용도 : AJ320F 유동식 조인트는 소방시설 내진설계 기준(2016.01.25 시행)에 적합하도록 파이프 끝단의
유격과 굽힘 각도를 유지하여 배관의 유동성을 가질 수 있도록 설계된 제품으로, 배관의 신축
/팽창 및 진동에 의한 배관 변위를 흡수함
재질 : GCD 450 (에폭시 도장)
Size : 25A ~ 200A

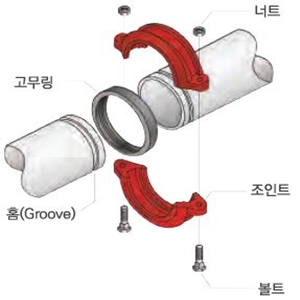

유동식 조인트의 구성
| 규격 Size(A) |
파이프외경 Pipe O.D (mm) |
최대압력사용 Max.Working Pressure (kgf/sm2) |
관단최대축력 Max.End Loed (kN) |
관단허용유격 Allow Pipe End Sep (mm) |
조인트접속부 허용각도 Degrees-Per joint |
파이프편심량 Pipe Deflection mm/6m) |

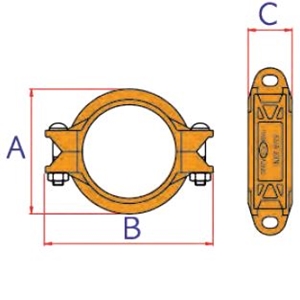

조인트치수 Dimensions (mm) |
볼트크기 Bolt size (ΦxL) |
사용렌치규격 Wrench Size (mm) |
중량 Weight (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | ||||||||||
| 50A | 60.5 | 24 | 6.9 | 0~1.6 | 1.51º | 158.2 | 84 | 128 | 45 | M10X60 | 17 | 0.70 |
| 65A | 76.3 | 24 | 11.0 | 0~1.6 | 1.20º | 125.7 | 97 | 139 | 45 | M10X60 | 17 | 0.78 |
| 80A | 89.1 | 24 | 15.0 | 0~1.6 | 1.03º | 107.9 | 113 | 158 | 45 | M10X60 | 17 | 0.92 |
| 100A | 114.3 | 24 | 24.6 | 0~3.2 | 1.60º | 167.6 | 142 | 192 | 50 | M12X70 | 19 | 1.42 |
| 125A | 139.7 | 21 | 32.2 | 0~3.2 | 1.31º | 137.2 | 167 | 223 | 50 | M12X75 | 19 | 1.84 |
| 150A | 165.2 | 21 | 45.0 | 0~3.2 | 1.11º | 116.3 | 195 | 252 | 50 | M12X75 | 19 | 2.22 |
| 200A | 216.3 | 21 | 77.2 | 0~3.2 | 1.83º | 191.7 | 250 | 322 | 60 | M16X90 | 24 | 4.02 |
